PZ-EVM視頻測量儀器手冊
PZ-EVM視頻測量儀器手冊
內容
一個。儀器用途1
兩個。儀器規格1
三個。儀器結構及工作原理2
四個。儀器包裝和安裝3
五個。儀器測量方法4
六個。儀器維修5
七。成套設備6

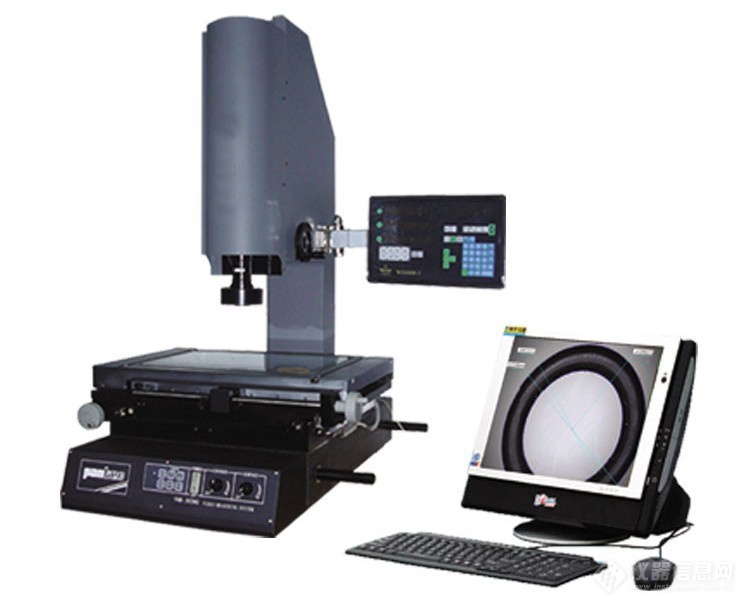

一個。儀器使用
PZ-EVM圖像測量儀是一種高分辨率CCD彩色相機，連接的變焦物鏡，彩色顯示器，視頻交叉線發生器，精密光學尺，多功能數據處理器影像測量儀，2D數據測量軟件和由精密工作臺和其他精密機械結構組成的高精度，高效光電測量儀器主要是二維測量，也可以用于三維測量。它廣泛用于各種精密行業，例如電子零件，精密模具，精密工具，彈簧，螺絲加工，塑料，橡膠，油封閥，相機零件，自行車零件，汽車零件，導電橡膠，PCB加工各種緊湊加工行業。它是機械，電子，儀器儀表，鐘表，輕工，塑料等行業，大專院校，研究所，測量室，計量檢定部門的實驗室和生產車間必不可少的測量測試儀器之一。

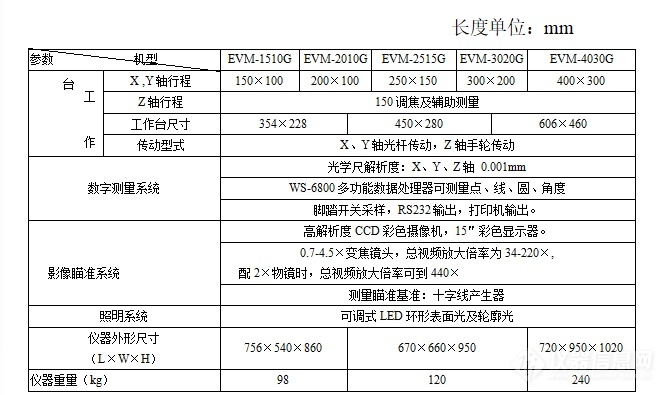

二、儀器規格
三、儀器結構和工作原理
PZ-EVM圖像測量儀是最先進的高精度和高效測量方法之一。其工作原理如圖1所示。被測工件（放置在工作臺上）由LED表面光（5）或輪廓光（在照亮基座后，由變焦物鏡捕獲圖像）（16），彩色CCD攝像機（在外殼20中），然后傳輸到彩色顯示器（通過S端子18）），然后通過交叉線發生器（1 5），視頻十字準線（1 [k8參考，然后在屏幕上進行測量。WS-6800多功能機在工作臺（14））上驅動X和Y方向的光學尺（7和19））。數據處理器

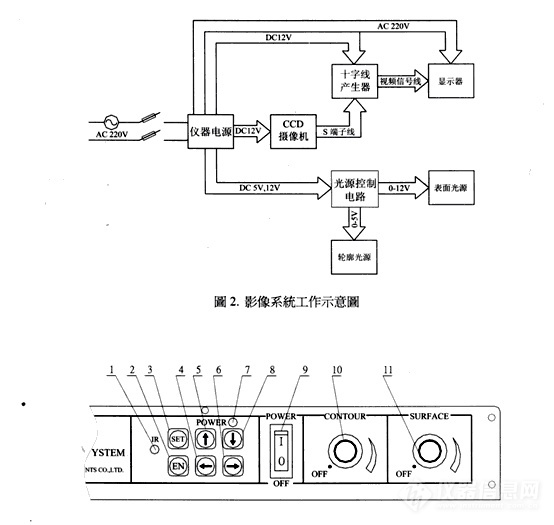

（2）處理并顯示測量數據以完成測量工作。成像系統的工作原理如圖2所示。
儀器的整體結構可以分為三個部分（圖1）：
1、樂器結構的主體，包括：
儀器基座（1 1），列（4），Z軸傳動機構（3），X，Y工作臺（14）和X，Y拋光桿傳動機構（8、1 3）） ）
2、成像系統（用于成像瞄準），包括：
變焦鏡頭（16）：變焦范圍0.7×－4.5×，總視頻放大率34-220×。
彩色CCD攝像機（位于外殼20中）：將變焦鏡頭捕獲的圖像轉換成電子信號，然后通過S端子將其傳輸到彩色顯示器。
15英寸彩色顯示屏（18）：將來自CCD攝像機的視頻信號轉換為電視圖像。交叉線發生器（1 5）：生成用于對準和找邊的交叉線以進行測量）和控制鍵如圖3所示。有關具體操作，請參閱十字準線生成器的手冊。
輪廓光源（位于儀器基座中）/面光源（5）：使用亮度可調的LED光源（3）中顯示了控制開關，照明效果好，使用壽命長）是傳統燈泡的10倍。
3。數字測量系統，包括：
X軸（19），Y軸（7），Z軸（1）））光學尺：將幾何位移轉換為數字信號并將其發送到數據處理系統WS-6800 ，Z軸通常用于輸出測量。
WS-6800多功能數據處理顯示（2）：處理和顯示測量數據。有關具體操作，請參閱WS-6800操作手冊。
RS232通信端口和專用軟件（可選）：可以處理循環測繪數據。
微型打印機（6在基座的右后方）：打印出測量結果。
圖1.儀器的總體結構

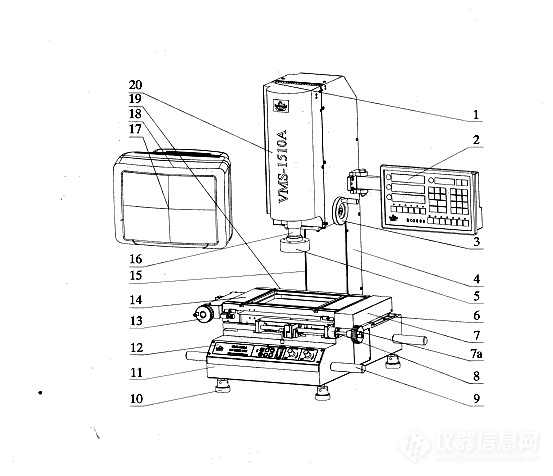

1。 Z軸光學尺2. WS-6800多功能顯示器3。 Z軸傳動組4。第5欄。地面照明組6。小型打印機7。Y軸光學尺7a。毛玻璃插件8. X軸傳輸組9.儀器提手10.腳螺釘11.儀器基座12.操作面板13. Y軸傳輸組14.工作臺15.十字線發生器16.變焦鏡頭17.視頻十字準線18.彩色顯示。 。 19. X軸光學尺20.彩色CCD相機蓋
四、儀器的包裝和安裝
1。拆下儀器的外包裝和內包裝，取出儀器使用手冊，并先閱讀本節。
2。將儀器的主體移到定位臺上，安裝腳螺釘，并用水平儀將儀器水平。
3。卸下X，Y軸固定板，Z軸固定板，即可驅動X影像測量儀，Y，Z軸。
4。本機的電源可以是AC110V-220V，50-60Hz，連接顯示器，然后打開儀器電源。儀器已安裝。
5。在使用儀器之前，請仔細閱讀提供的說明。
6。儀器的安裝和使用檢查通常由供應商進行。
五、儀器測量方法：
圖像測量大致分為三種方法：輪廓測量，表面測量和Z軸測量。
1。輪廓測量：
顧名思義，它是測量工件的輪廓邊緣。通常，使用底部的輪廓光源，必要時還可以使用面光作為輔助照明，以使被測邊緣更清晰，這有利于測量。
2。表面測量：
表面測量可以說是圖像測量的主要功能。對于任何可見物體的表面圓形尺寸，在表面光源的照射下，圖像測量儀幾乎可以測量它，例如，電路板具有相同的箔片尺寸和IC電路等待。當被測物體是黑色塑料或橡膠時，圖像測量儀可以輕松地測量其尺寸。
3。 Z軸測量：
當配備大功率物鏡并具有足夠的瞄準和定位精度時，該圖像測量儀器可用于Z軸測量，例如測量工件臺階的高度，暗孔的深度和表面光照明用于測量。
有關特定的測量方法，請閱讀WS-6800操作手冊。
六、儀器的維護和保養；
圖像測量儀是將光，電和機器集成在一起的精密測量儀。需要頻繁且良好的維護才能使儀器保持良好狀態。這樣，可以保持儀器的原始精度，并可以延長儀器的使用壽命。
1.儀器應放置在清潔干燥的房間內（室溫20°C + 5°C，濕度低于60％），以避免光學部件表面污染，金屬部件生銹和灰塵和碎屑掉入正在移動的導軌中。儀器性能。
2.使用儀器后，應隨時擦拭工作表面，然后用防塵罩覆蓋。
3.儀器的傳動機構和運動導板應定期潤滑，以使機構平穩運動并保持良好的使用狀態。
4.工作臺的玻璃和噴漆表面很臟?？捎弥行韵礈靹┖退畬⑵洳潦酶蓛簟Ｇ形鹗褂糜袡C溶劑擦拭油漆表面。否則，油漆表面將失去光澤。
5.儀器的LED光源使用壽命長，但是當燈泡燒壞時，請通知制造商，專業人員會為您更換。
6.需要精確調整儀器的精密部件，例如成像系統，工作臺，光學尺和Z軸傳輸機構。所有調節螺釘和緊固螺釘均已固定?？蛻舨粦孕胁鹦端鼈?。請通知制造商以解決問題。自行拆卸會導致儀器故障或精度降低，這不在保修范圍內。
7.儀器的數據處理顯示WS-6800，密封的工作臺和光學尺之間的誤差已得到準確補償，請不要自行更改。否則，將產生錯誤的測量結果。
8.通常，請勿拔下儀器的所有電連接器。如果已將其拔下，則必須根據標記正確插入并擰緊。連接不正確可能會影響儀器的功能。沉重的重量可能會損壞系統。

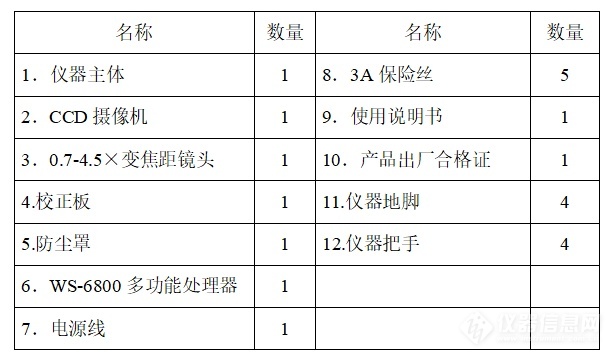

七、整套設備
